QBY型氣動隔膜泵與QBK型氣動隔膜泵的區別



客戶反映“QBK和QBY氣動隔膜泵的區別”這類問題比較多。為此，我們特意在此為客戶做出解答：



QBK是第三代氣動隔膜泵，是目前最新型的隔膜泵。QBY 是第二代氣動隔膜泵。



氣動隔膜泵主要區別在配氣閥裝置上：

QBY隔膜泵配氣外置，其配氣閥帶有油杯，使用的時候要加油潤滑。

QBK隔膜泵配氣閥內置，不需要加油不會死機，維修費用低，維修又方便。使用維護要方便點。使用中的性能參數比QBY的要好。

在隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜6，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1進入配氣閥3后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。

與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點，配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。

QBY氣動隔膜泵

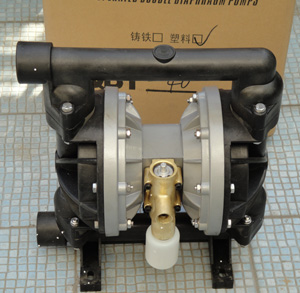

QBK氣動隔膜泵
